9100wp PV-Komplettpaket mit 10 kWh Batterie inkl. ARK-Kabel | Trina 455W Black Frame TSM-455-NEG9R.28
9,1 kWp PV-Komplettanlage mit 10 kWh Speicher und 455W Trina Vertex S+ Solarmodulen
Maximale Wattleistung
- 455 Watt Peak pro Modul
Solarmodul
Typ
- Doppelglas N-Typ i-TOPCon
Maximaler Wirkungsgrad
- 22,8%
Kapazität des Energiespeichers
- 10,24 kWh
Unsere PV-Komplettanlage mit einem 10 kWh Speicher und den 20 Trina Solar Vertex S+ Black Frame Solarmodulen bietet eine leistungsstarke und ästhetisch ansprechende Lösung für die Erzeugung erneuerbarer Energie. Die fortschrittliche N-Typ i-TOPCon-Technologie und der Wirkungsgrad von 22,8 % sorgen für eine maximale Energieausbeute auch bei diffusem Licht.
Der Growatt SPH 10000TL3 BH-UP Hybrid-Wechselrichter ist das Herzstück der Anlage. Er überzeugt mit einem dreiphasigen asymmetrischen Ausgang, integrierter USV-Funktion (Umschaltzeit < 10ms) und zwei MPP-Trackern für flexible String-Auslegung. Mit der Schutzklasse IP65 und intelligenter Arbeitspunktsteuerung eignet er sich ideal für anspruchsvolle Wohngebäude und bietet maximale Unabhängigkeit durch Notstromfähigkeit.
Das Growatt ARK 10.2H-A2 Batteriesystem setzt auf kobaltfreie LiFePO4-Technologie für höchste Sicherheit und Langlebigkeit. Das modulare System besteht aus vier Batteriemodulen mit einer Gesamtkapazität von 10,24 kWh und lässt sich dank des gestapelten Designs einfach installieren. Es unterstützt ferngesteuerte Firmware-Upgrades und bietet eine hohe Zyklenfestigkeit von über 6000 Ladezyklen. In Kombination mit dem SPH Wechselrichter wird der Eigenverbrauch optimiert und eine zuverlässige Notstromversorgung sichergestellt.
Ihre Vorteile
Hocheffiziente Module
Das Trina Vertex S+ 455W TSM-NEG9R.28 Modul mit schwarzem Rahmen nutzt die N-Typ i-TOPCon Zelltechnologie für einen Wirkungsgrad von 22,8%. Das robuste Doppelglas-Design erhöht die Langlebigkeit und bietet hervorragenden Schutz gegen Umwelteinflüsse. Mit einer extrem geringen Degradation (nur 1% im ersten Jahr und 0,4% jährlich danach) garantiert Trina Solar 30 Jahre Leistungsgarantie.
Intelligenter Hybrid-Wechselrichter
Der Growatt SPH 10000TL3 BH-UP bietet maximale Flexibilität mit 100% schieflastfähigem dreiphasigem Ausgang. Er ermöglicht ein DC/AC-Verhältnis von bis zu 1,5 und verfügt über eine integrierte USV-Funktion, die bei Netzausfall innerhalb von 10ms auf Batteriestrom umschaltet. Die intelligente Phasenebene-Leistungsbegrenzung und VPP-Schnittstelle machen ihn zukunftssicher für Smart Grids.
Modularer Hochvoltspeicher
Der Growatt ARK 10.2H-A2 Speicher ist flexibel skalierbar und besticht durch seine einfache Installation ohne aufwendige Verkabelung zwischen den Modulen. Die kobaltfreien LiFePO4-Zellen sorgen für hohe Betriebssicherheit und eine lange Lebensdauer. Dank Schutzklasse IP65 ist das System robust gegenüber Feuchtigkeit und Staub und kann flexibel per Wand- oder Bodenmontage installiert werden.
Alles im Blick
Mit der Growatt ShinePhone App und dem ShineServer haben Sie Ihre Anlage jederzeit unter Kontrolle. Überwachen Sie Energieerzeugung, Eigenverbrauch und Batteriestatus in Echtzeit. Die einfache Inbetriebnahme und Wartung durch den mitgelieferten WiFi-Stick und die intelligenten Online-Services (OSS) runden das benutzerfreundliche Gesamtpaket ab.
Growatt ARK System: Vorteile im Vergleich
| Eigenschaft | Growatt ARK 10.2H-A2 | Standard HV-Speicher |
|---|---|---|
| Technologie | LiFePO4 (Kobaltfrei) | Oft NMC oder LiFePO4 |
| Kapazität | 10,24 kWh (Modular 2,56 kWh Schritte) | Oft fixierte Größen |
| Lebensdauer | 6000+ Zyklen | 4000 - 6000 Zyklen |
| Schutzklasse | IP65 (Innen & Außen) | Oft nur IP20/IP55 |
| Installation | Gestapeltes Design, einfache Verdrahtung | Oft komplexe Wandmontage |
Das Growatt ARK Batteriesystem überzeugt durch sein flexibles und sicheres Design. Die Verwendung von kobaltfreiem Lithium-Eisen-Phosphat (LFP) garantiert höchste Sicherheit und Umweltverträglichkeit. Im Gegensatz zu vielen anderen Systemen lässt sich der ARK-Speicher dank seines modularen Aufbaus perfekt an den individuellen Bedarf anpassen und bei Bedarf erweitern. Die Schutzklasse IP65 ermöglicht zudem flexible Installationsorte, beispielsweise in Garagen oder Kellern.
Technische Daten
| Spezifikation | Growatt SPH 10000TL3 BH-UP Hybrid-Wechselrichter |
|---|---|
| Max. empfohlene PV-Leistung | 15000 W |
| Max. Eingangsspannung | 1000 V |
| MPP-Spannungsbereich | 120 V - 1000 V |
| Anzahl MPP-Tracker | 2 |
| Max. Eingangsstrom pro MPPT | 13,5 A |
| AC-Nennleistung | 10000 W |
| Max. AC-Scheinleistung | 10000 VA |
| Max. Ausgangsstrom | 15,2 A |
| Max. Wirkungsgrad | 98,2 % |
| Abmessungen (B/H/T) | 505 x 453 x 198 mm |
| Gewicht | 30 kg |
| Schutzklasse | IP65 |
| Kommunikation | RS485, CAN, USB (WiFi optional inkl.) |
| Umschaltzeit (Backup) | < 10 ms |
| Spezifikation | Growatt ARK 10.2H-A2 Batteriesystem |
|---|---|
| Batterie-Typ | Kobaltfreies Lithium-Eisen-Phosphat (LFP) |
| Energiekapazität | 10,24 kWh |
| Nennleistung | 5,12 kW |
| Max. Lade-/Entladeleistung | 9,83 kW (durch WR limitiert auf ca. 5-7 kW) |
| Nennspannung System | 204,8 V (4 Module à 51,2 V) |
| Betriebsspannungsbereich | 188 - 228 V (System) |
| Lebenszyklus | 6000+ Zyklen |
| Abmessungen (B/T/H) | 650 x 260 x 925 mm (inkl. Basis) |
| Gewicht | Ca. 118 kg (4 Module + BMS + Basis) |
| Schutzklasse | IP65 |
| Temperaturbereich | -10°C bis 50°C |
| Garantie | 10 Jahre |
| BMS Controller | HVC 60050-C2 |
| Installation | Wand- oder Bodenmontage |
Lieferumfang

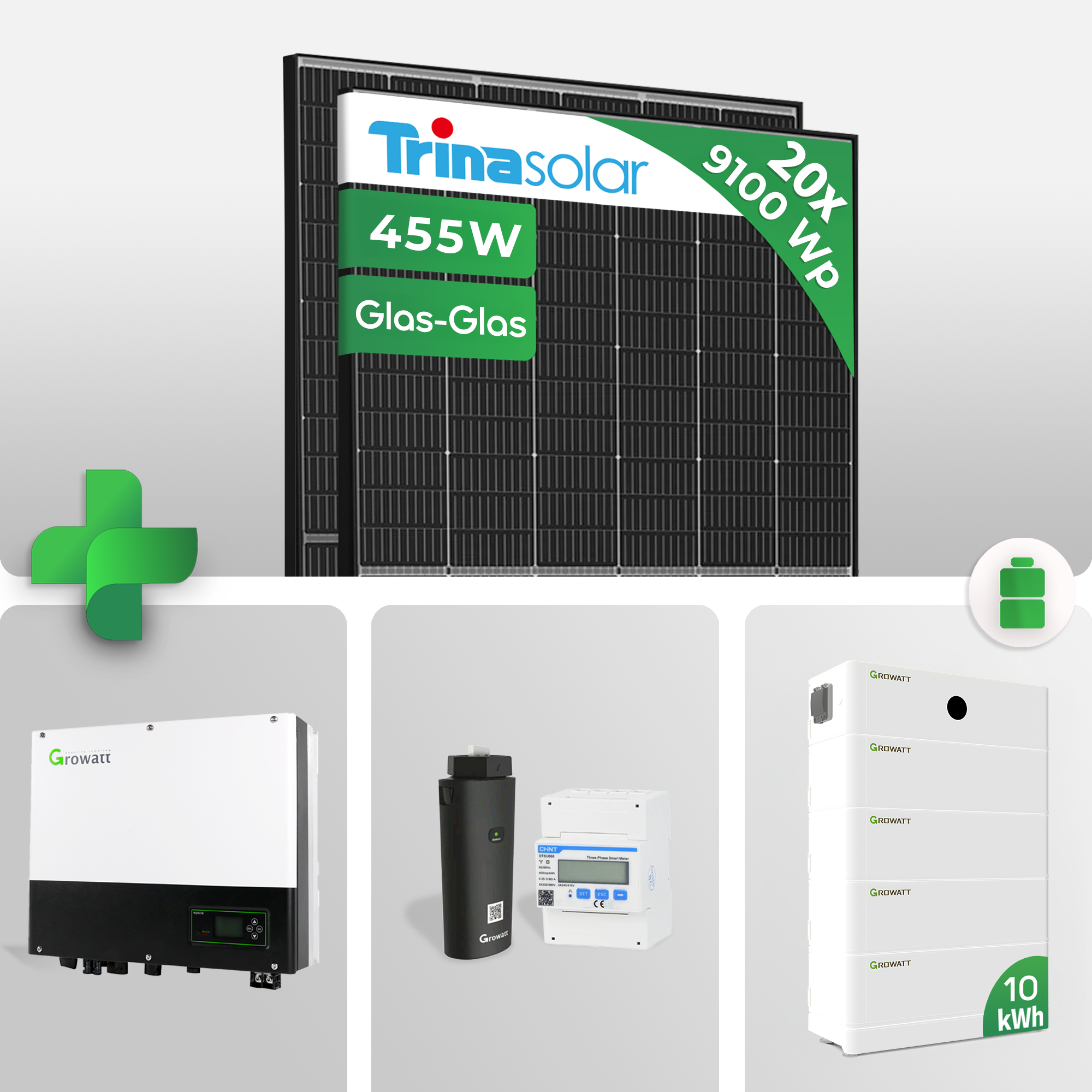

9,1 kWp PV-Komplettpaket mit 10 kWh Batterie & Trina Solar 455W Black Frame
- 20 x Trina Solar Vertex S+ 455W Black Frame (TSM-455-NEG9R.28)
- 1 x Growatt SPH 10000TL3 BH-UP Hybrid-Wechselrichter
- 4 x Growatt ARK 2.5H-A2 Batteriemodule (Total 10,24 kWh)
- 1 x Growatt HVC 60050-C2 BMS Steuereinheit
- 1 x Growatt ARK Basis (Sockel)
- 1 x Growatt ARK Kabelsatz (ARK-Kabel)
- 1 x Growatt Smart Meter (TPM)
- 1 x ShineWiFi-X Stick
- 1 x Bedienungsanleitung
